Nové přírůstky mezi set-top boxy rodiny H96

12. 2. 2018
Doba čtení: 6 minut

Sdílet

Prvním představeným bude box Alfawise H96 Mini, jako druhý přijde na řadu Max H od společnosti Rockchip.

Dnes si představíme nové přírůstky do rozsáhlé modelové řady H96. Nejprve Alfawise H96 Mini s HDMI vstupem i výstupem a podporou 4K při 60 sn./s osazený chipsetem Amlogic T962E. Následně poté zamíříme ke konkurenčnímu Rockchipu a zaměříme se na novou „light“ verzi dříve představovaného H96 Max označenou jako Max H. Zde je místo high-endového RK 3399 použitý levnější RK 3328, verze má rovněž nově designovaný case.

Alfawise H96 Mini

Box Alfawise H96 Mini je postaven kolem chipsetu Amlogic T962E, který je charakterizován jako „první multimediální SoC, který přináší čtyřjádrovou 64bitovou architekturu a 4K dekódování do Smart TV na tzv. vstupní úrovni“.
Samotný procesor je čtyřjádrový ARM® Cortex™-A53 s 64bitovou architekturou, jak již bylo zmíněno, doplněný o pětijádrový grafický procesor ARM® Mali™-450.

Podporovány jsou následující licence: Dolby Digital, Dolby Digital Plus, DTS Digital Surround, DTS HD, DTS Express, Real, DivX HD, dbx-tv (vše na vyžádání).

Nahlížíme dovnitř

Přístroj po odklopení spodního krytu…

… a vrchního krytu.

Wi-Fi anténa vedoucí ke komunikačnímu modulu AzureWave AW-CM 256 SM přichycená k vrchní desce a vnitřní podsvětlení.

Detailní pohled na základní desku a porty.

Vyvstává zde otázka, jestli je absence heatsinku procesoru na tomto konkrétnímu kusu desky jen chybou při výrobě, neboť následující obrázek ukazuje tentýž typ desky z jiného přístroje s černým heatsinkem, kryjícím jak chipset, tak paměti.

Základní deska s heatsinkem.

Technická specifikace

Základní

CPU – model: Amlogic T962E
CPU – typ: ARM® Cortex™-A53, quad-core, 64-bit, 1,5 GHz
GPU: ARM® Mali™-450MP, penta-core, 750 MHz
Paměť RAM – velikost: 2 GB
Paměť RAM – typ: LPDDR3
Paměť ROM – velikost: 16 GB
Paměť ROM – typ: Flash
Max. kapacita externího rozšíření (slot microSD): 128 GB

Konektivita

Wi-Fi: Dual band 2.4GHz / 5GHz  IEEE 802.11b/g/n/ac

Wi-Fi čip: AW-CM 256 SM

RJ45 Ethernet: 10 / 100 M

Bluetooth: 4.0

Software

OS: Android 7.1.2 (Nougat)

Podpora Google Play a instalací APK: Ano

YouTube: ano

Netflix: ano

DLNA: Ano

Miracast: Ano

Interní video přehrávač: Ano

Multimédia: KDMC 17.3 Krypton

Video a profily

Video vstup: HDMI 2.0 (up to 4K @ 60 fps)

Video výstup: HDMI 2.0a s podporou HDR, CEC a HDCP 2.2 (up to 4K @ 60 fps)

Přehrávání videa: 4K HDR

H.263

H.264 up to 4K @ 30 Hz

H.265 up to 4K @ 60 Hz (10-bit)

VP9 Profile-2 up to 4K@60fps
MPEG-4 kodeky

AVS, HDR10, HLG HDR

Audio

HDMI IN
HDMI OUT

AV stereo audio

S/PDIF optické audio
Volitelné licence: Dolby Digital, Dolby Digital Plus, DTS Digital Surround, DTS HD

Napájení a spotřeba

Typ: Externí síťový adaptér 5 V / 2 A podle místního standardu

Spotřeba: 10 W

Porty

USB 2.0: 2×

HDMI IN: 1×

HDMI OUT: 1×

S/PDIF: 1×

A/V Out kompozitní: 1×

RJ 45 Ethernet: 1×

Micro SD / TF: 1×

Síťový zdroj: 1×

Rozměry a hmotnost

Rozměry přístroje (D x Š x V): 10.00 × 10.00 × 1.80 cm

Hmotnost přístroje: 0.1300 kg
Rozměry balení (D x Š x V): 20.00 × 12.00 × 5.50 cm
Hmotnost balení: 0.4700 kg

Obsah balení

1 x Alfawise H96 Mini TV Box

1 x síťový adaptér

1 x HDMI kabel

1 x dálkový ovladač

1 x uživatelský manuál (angličtina)

Rozměry zařízení a rozmístění portů

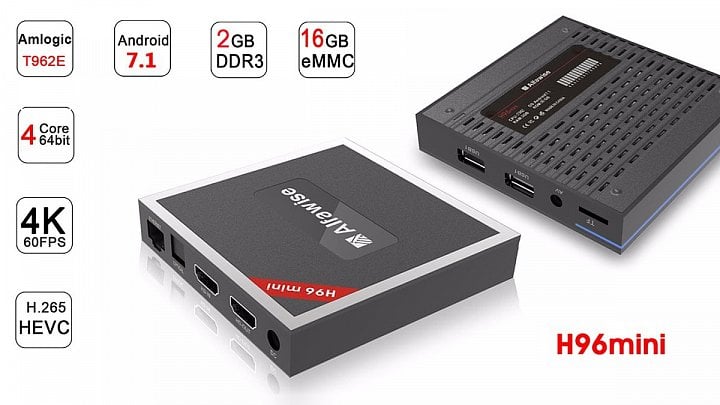

Představení přístroje

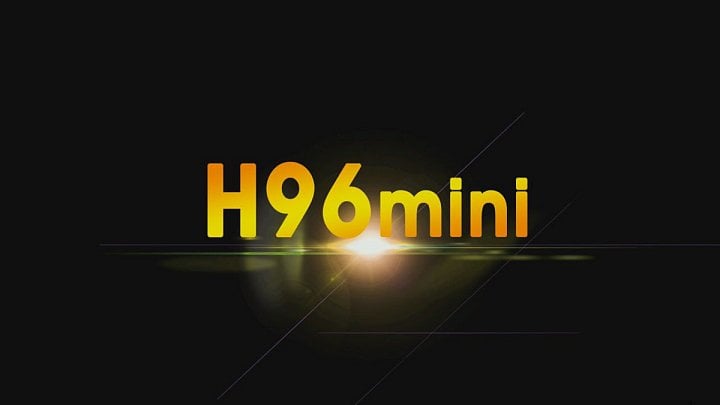

Hlavní stránka a GUI

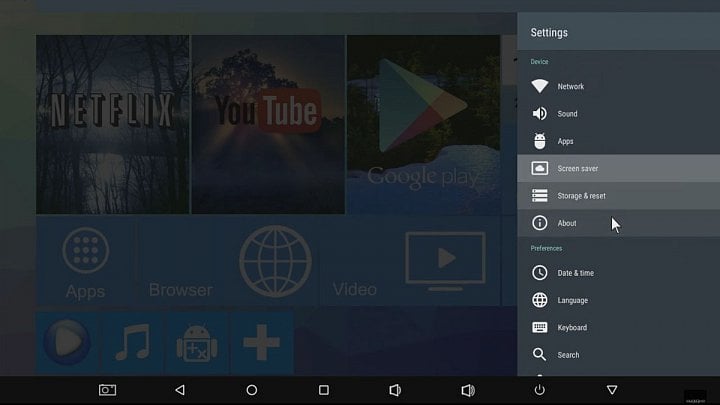

Menu – Android 7.1.2

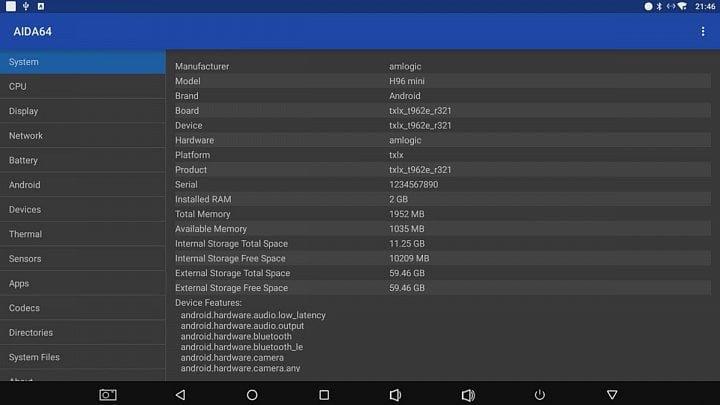

AIDA 64

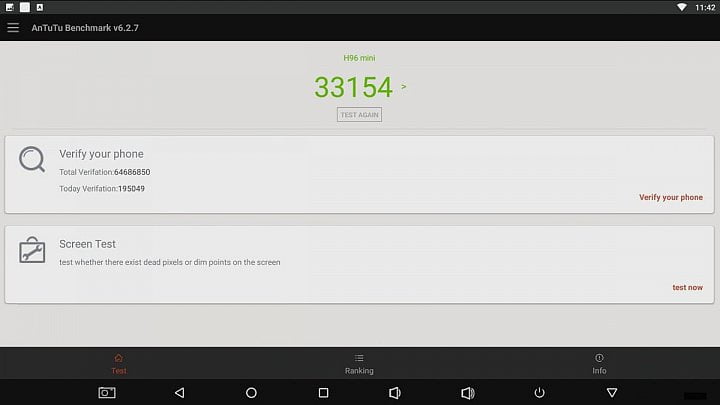

AnTuTu benchmark a CPU-Z

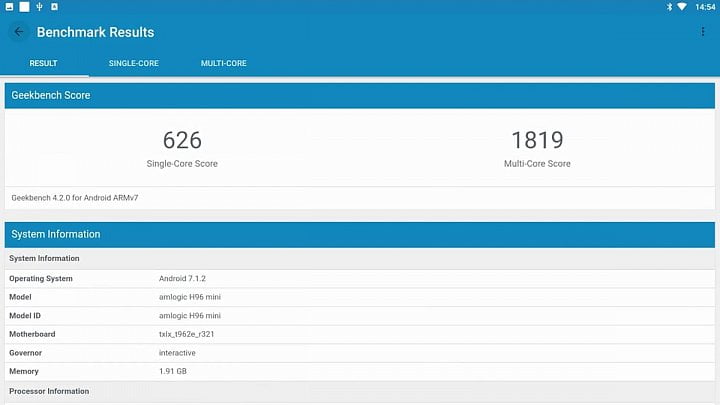

Geekbench, 3D Mark, další benchmarky, Root Check, DRM Info

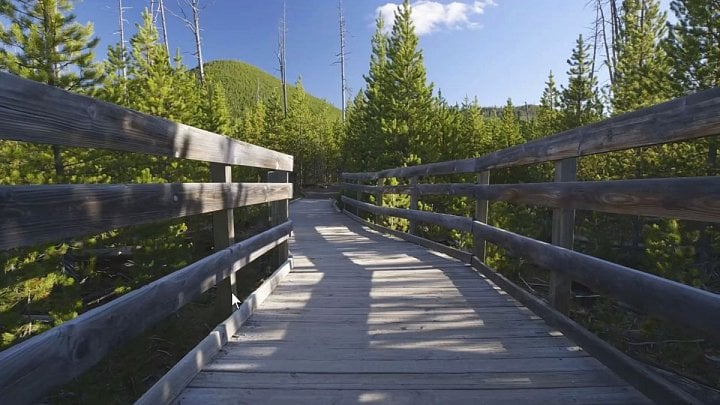

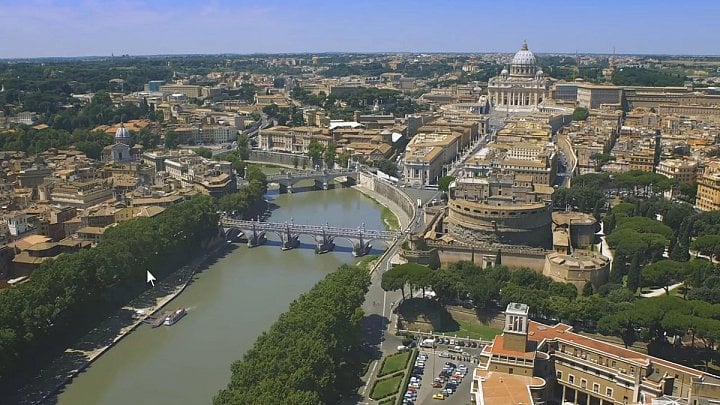

Ukázky přehrávání videosouborů

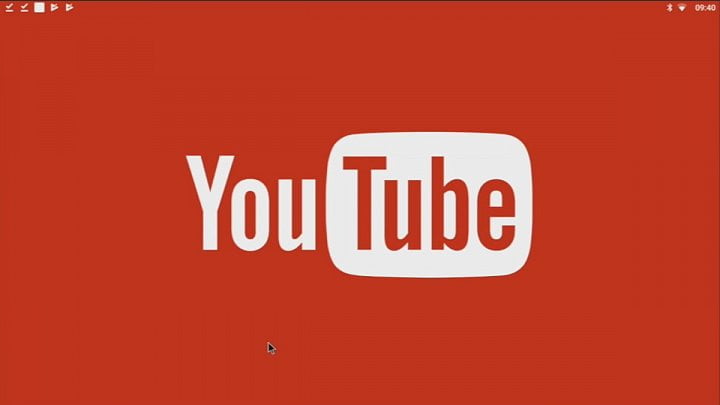

YouTube

Netflix

HDMI IN s aplikací TVApp

Jak bylo zmíněno výše, přístroj disponuje i vstupem HDMI IN verze 2.0. Přes poměrně rozsáhlé menu TVApp lze různě nastavovat parametry a profily příchozího streamu (až 4K), přístroj podporuje PIP a duální stream, přes HDMI vstup lze nahrávat. Při uvedení na trh (konec listopadu 2017) se firmware zřejmě ještě potýkal s jistými „dětskými nemocemi“ (podle testu na Freaktab.com), které však již byly odstraněny.

Menu se skládá ze tří sekcí: Obraz (Picture), Zvuk (Sound) a Nastavení (Settings).

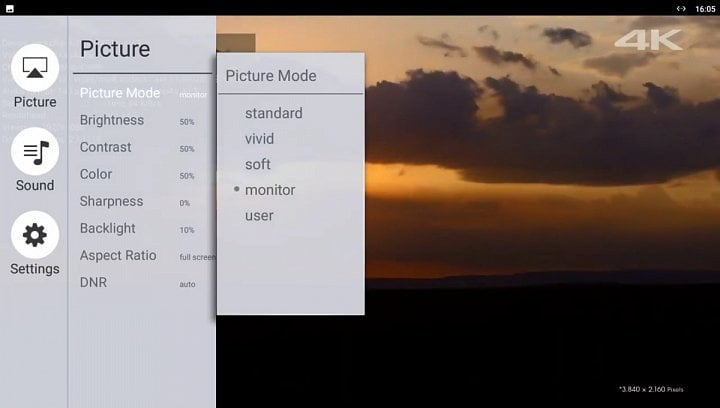

Sekce Obraz

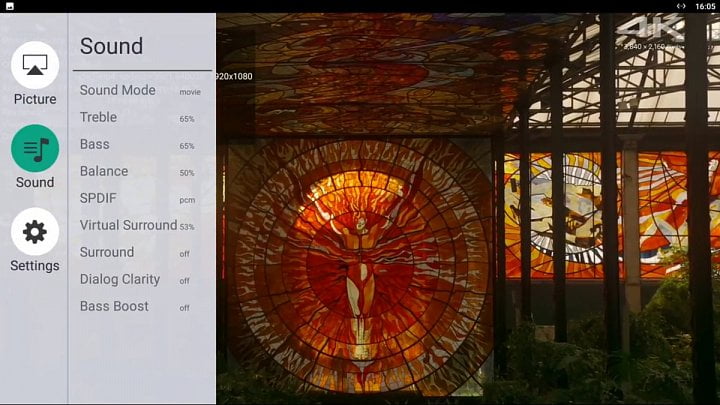

Sekce Zvuk

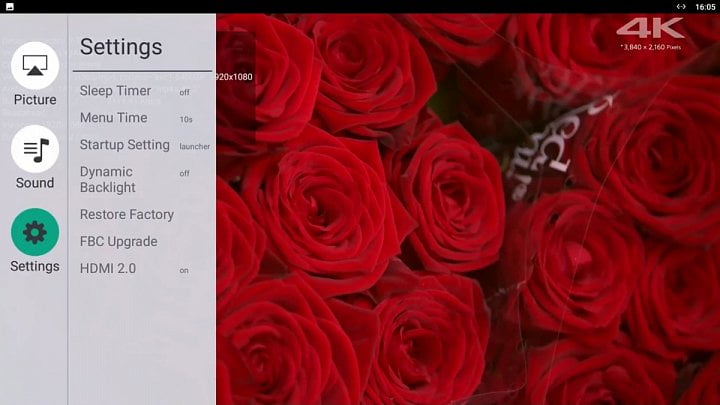

Sekce Nastavení

H96 Max H1 a H2

Výše uvedenými parametry se může pochlubit přístroj H 96 Max s přídomkem „H“, nabízený jako levnější verze high-end boxu H 96 Max RK 3399, který jsme již představovali dříve. Od jeho prvního uvedení na trh jsme se dočkali již čtyř jeho verzí, které se odlišují hlavně grafickou úpravou vrchní desky boxu a dále drobným odlišnostmi výbavy, jako třeba různé druhy dálkových ovladačů. Verze jsou označeny Max H1, Max H2 Black Edition, Max H2 Colorful Edition a Max H2 4K. Na základní desce tohoto boxu umístěné v přepracovaném case (Max RK 3399 o šířce 10,7 cm a výšce 2 cm, Max RK 3328 o šířce 9, 8 cm a výšce 2,40 cm) je osazen jiný procesor z modelové řady RK 33×x, a to čtyřjádrový RK 3328 (64-bit Cortex A-53).

Základní deska s označením MXQ_RK3328_D4 ve verzi 1.1. Zcela vlevo v užší části desky eMMC blok (SK Hynix), vedle procesor RK 3328 s grafikou Mali-450, krytý heatsinkem. Níže vlevo komunikační Wi-Fi/BT modul HS 2734A. Pod CPU paměťové bloky od Samsungu (4× na straně vrchní, 4× na opačné straně, viz foto níže), celkem 4 GB.

Spodní část základní desky.

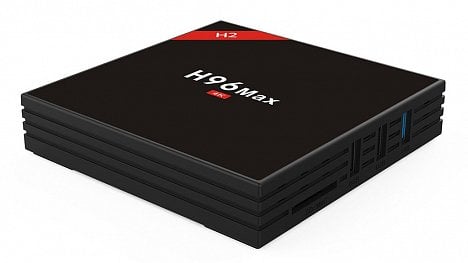

Case set-top-boxu.

Společná technická specifikace

Základní

CPU – model: Rockchip RK 3328
CPU – typ: ARM® Cortex™-A53, quad-core, 64-bit
GPU: ARM® Mali™-450MP2, penta-core, 750 MHz
Paměť RAM – velikost: 4 GB
Paměť RAM – typ: DDR3 / LPDDR3
Paměť ROM – velikost: 32 GB
Paměť ROM – typ: Flash
Externí úložiště – podpora: ano, až 32 GB (karta TF / SD)

Podporované systémy souborů externího HDD: FAT16, FAT32, NTFS

Konektivita

Wi-Fi: Dual band 2.4GHz / 5GHz  IEEE 802.11b/g/n/ac

Wi-Fi čip: HS 2734A

RJ45 Ethernet: 10 / 100 M

Bluetooth: 4.0

Software

OS: Android 7.1.2 (Nougat)

Podpora Google Play a instalací APK: Ano

YouTube: ano

Netflix: ano

DLNA: Ano

Miracast: Ano

Interní video přehrávač: Ano

Multimédia: KODI (v.18 Alpha)

Podpora titulků: SRT / SMI / SUB / SSA / IDX+USB

Video a profily

Video výstup: HDMI 2.0a s podporou HDR, CEC a HDCP 2.2 (up to 4K @ 60 fps)

Přehrávání videa: 4K HDR

H.264 up to 4K, H.265 up to 4K @ 60 Hz (10-bit), VP9 Profile-2 up to 4K@60fps
VC-1, MPEG-1 / 2 /  4, VP6 / VP8

HDR10, HLG HDR

Podporované video formáty: AVI / TS / VOB / MKV / MOV / ISO / WMV / ASF / FLV / DST / MPG / MPEG

Podporované foto formáty:  HD JPEG / BMP / GIF / PNG / TIFF

Audio

HDMI OUT

AV stereo audio

S/PDIF optické audio

Podporované audio formáty: MP3 / WMA / AAC / WAV / OGG / DDP / HD / FLAC / APE

Napájení a spotřeba

AC 110~240 V 50/60 Hz, externí síťový adaptér 5 V / 2,5 A podle místního standardu

Spotřeba: cca 10 W

Porty

USB 2.0: 3×

USB 3.0: 1×

HDMI OUT: 1×

S/PDIF: 1×

A/V Out kompozitní: 1×

RJ 45 Ethernet: 1×

SD / TF čtečka: 1×

Síťový zdroj: 1×

Rozměry a hmotnost

Rozměry přístroje (D x Š x V): 9.80 × 9.80 × 2.40 cm

Hmotnost přístroje: 0.2800 kg
Rozměry balení (D x Š x V): 19.00 × 12.00 × 5.30 cm
Hmotnost balení: 0.5030 kg

Obsah balení

1 x H96 Max H TV Box

1 x síťový adaptér

1 x HDMI kabel

1 x dálkový ovladač

1 x uživatelský manuál (angličtina)

Obsah balení – zde Max H2 Colorful Edition.

GUI a menu (společné všem variantám)

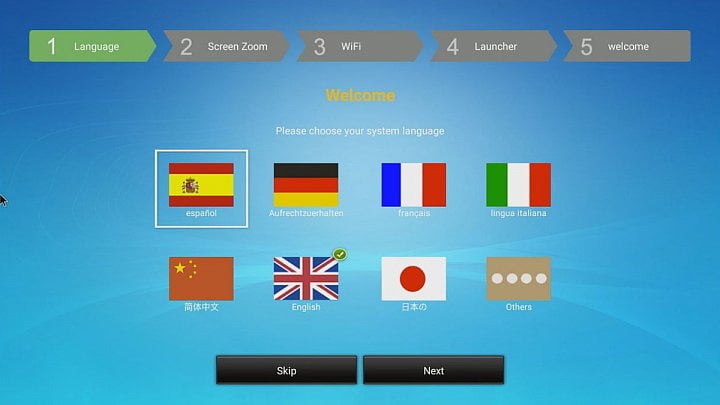

První start

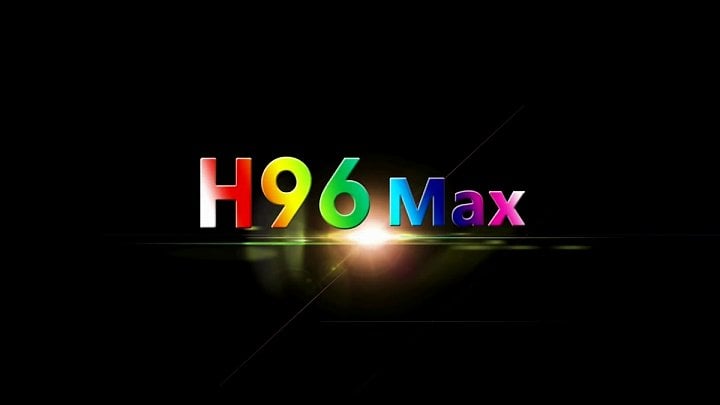

Hlavní menu

Představení variant

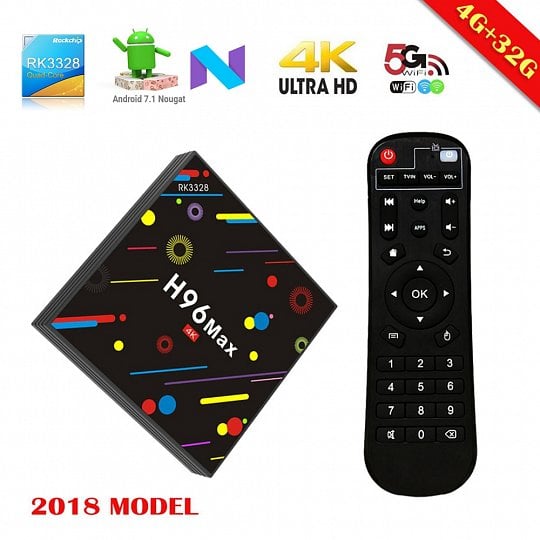

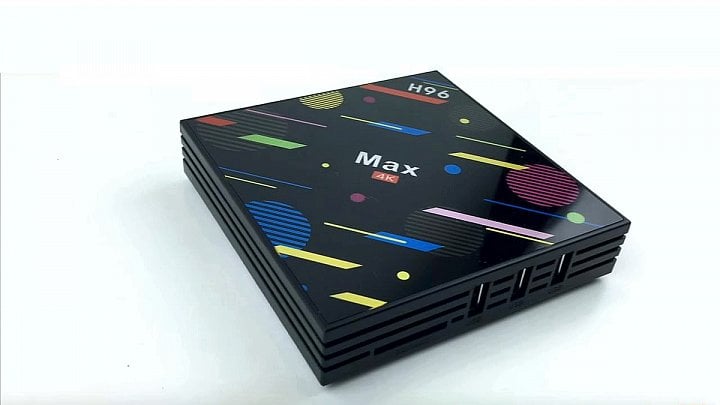

Max 4K

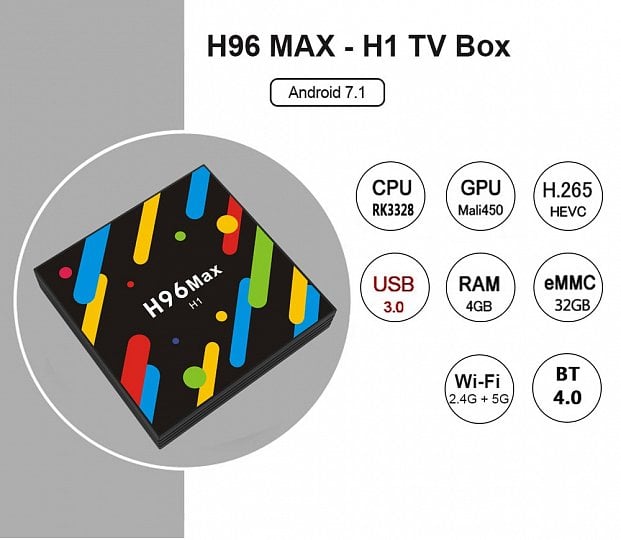

Max H1

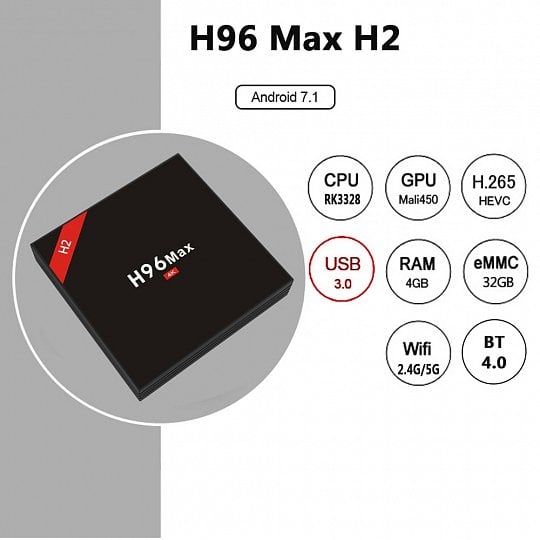

Max H2 Black Edition

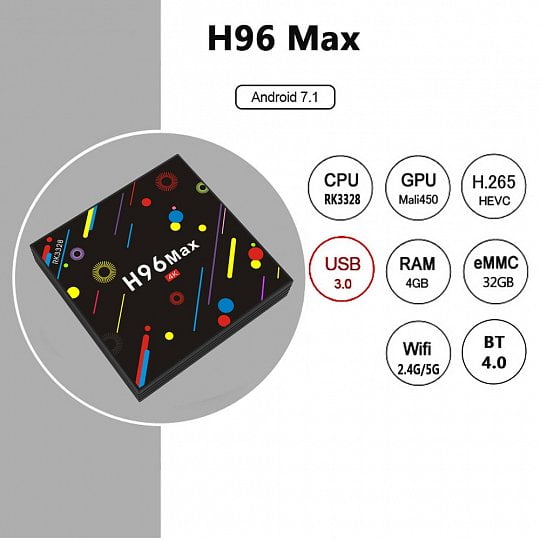

Max H2 Colorful Edition

Boxy H2 variant jsou nabízeny i s různými dálkovými ovladači nebo perifériemi.

BRAND24

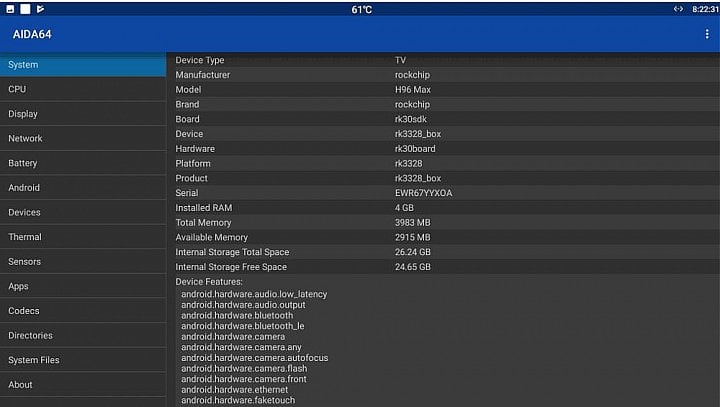

Systémový software AIDA 64

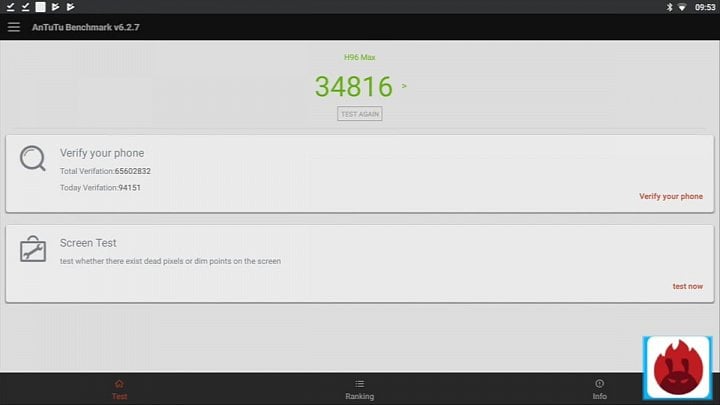

Benchmarky, Root Check, DRM info

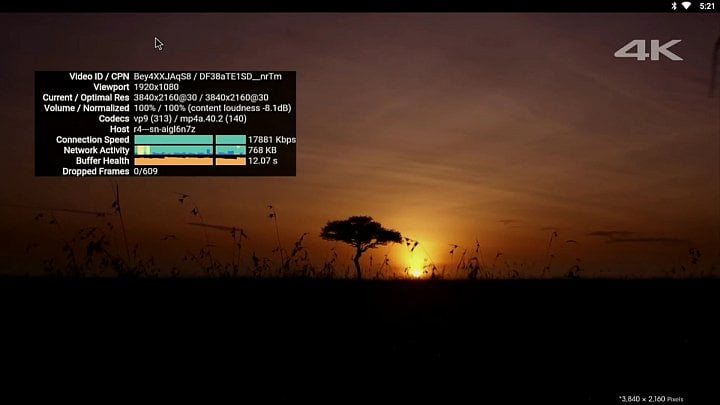

YouTube

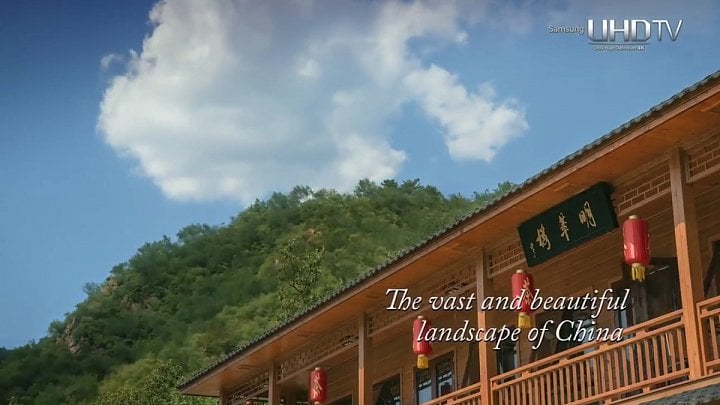

Ukázky přehrávání

Na závěr a čistě pro úplnost: své „H“ varianty se aktuálně dočkal i zde taktéž představený TV stick H96 Pro. Místo procesoru Amlogic S912 je osazen starším S905X a je nabízen pod označením H96 Pro H3.
