Set-top box H 96 Pro – chameleon s chipsetem Amlogic S912

Petr Faistauer

V dnešní části našeho seriálu o set-top boxech postavených na platformě Android se zaměříme na známý generický přístroj osazený CPU Amlogic S912 a GPU ARM Mali T820.

Doba čtení: 10 minut

Set-top box je v nabídce snad každého výrobce sídlícího ve zvláštní ekonomické zóně Shenzhen. Přístroj je ovšem velmi úspěšný chameleon a skrývá se hned pod několika typovými označeními. Z tohoto důvodu prakticky není možno určit, která ze společností jej uvedla na trh jako první.

Nejrozšířenější H 96 Pro a R Box Pro (R TV box Pro), dále T 96 Pro, T 9, Z Box, Zen Box a nově i Q Plus. To jsou různá typová označení pro de facto totožný přístroj.

Jedinou majoritní odlišností je počet a umístění přípojných míst, konkrétně portů USB. Drobné odlišnosti jsou ve značkách aktuálně používaných komponent, kterými jsou osazeny dva typy základní desky, které jsou pro montáž používány. Také můžeme vidět i drobné odlišnosti v použitém software, kupříkladu uživatelské prostředí podle požadavku výrobce (obvykle bývá na výběr zhruba ze čtyř), různé verze KODI nebo KODI-like multimediálního centra.

V základní výbavě přístroje je možno nalézt hned několik druhů dálkových ovládání. Podporuje i různé bezdrátové klávesnice/myši, což si ukážeme dále.

Základní představení

Společným jmenovatelem všech těchto set-top boxů je SoC Amlogic S 912, osazený na jedné z dvojice používaných základních desek pod označením Q6330/Q9377 (tzv. velká deska) nebo q201_9377 (tzv. malá deska) a OS Android 6.0 Marshmallow.
Přístroj je v prodeji v následujících sestaveních:

  • 2 GB RAM DDR3 / 16 GB Flash
  • 3 GB RAM DDR3 / 16 GB Flash
  • 3 GB RAM DDR3 / 32 GB Flash

Všeobecná technická specifikace

CPU: Amlogic S912, ARM Cortex-A53 CPU až 2 GHz (DVFS), Octa Core

GPU: ARM Mali-T820MP3 GPU až 750 MHz (DVFS)

Paměť RAM: DDR3 – 2 / 3 GB (podle sestavení)

Paměť Flash: 16 / 32 GB (podle sestavení)

Podpora externího úložiště: Micro SD (TF), maximálně 32GB

Wi-Fi: duální, 2,4 GHz / 5,8 GHz, 802.11a/b/g/n (+ ac u desky Q9377)

Bluetooth: BT 4.0/4.1 (podle sestavení)

LAN/Ethernet: 100/1000 M

KODI: 16.0/16.1/17.0 originál nebo KD Player (podle přístroje a sestavení)

Video výstup: vestavěný HDMI transmitter, specifikace 2.0a včetně ovladačů, HDR, CEC a HDCP 2.2, maximální rozlišení výstupu 4Kx2K @ 60 fps

Podporované video kodeky:
 – VP9–10 Profile-2 až 4Kx2K @ 60 fps
 – H.265 HEVC MP-10 @ L5.1 až 4Kx2K @ 60 fps
 – H.264 AVC HP @ L5.1 až 4Kx2K @ 30 fps
 – H.264 MVC až 1080P @ 60 fps
 – MPEG-4 ASP @ L5 až 1080P @ 60 fps (ISO-14496)
 – WMV/VC-1 SP/MP/AP až 1080P @ 60 fps
 – AVS-P16(AVS+) /AVS-P2 JiZhun Profile až 1080P @ 60 fps
 – MPEG-2 MP/HL až 1080P @ 60 fps (ISO-13818)
 – MPEG-1 MP/HL až 1080P @ 60 fps (ISO-11172)
 – RealVideo 8/9/10 až 1080P @ 60 fps
 – WebM až VGA

Podporované formáty dekodéru: *.mkv,*.wmv,*.mpg, *.mpeg, *.dat, *.avi, *.mov, *.iso, *.mp4, *.rm, *.jpg
HD MPEG1/2/4, H.264, HD AVC/VC-1, RM/RMVB, Xvid/DivX3/4/5/6, RealVideo8/9/10

Podporované videoformáty: *.avi, *.rm, *.rmvb, *.ts, *.vob, *.mkv *.mov, *.iso, *.wmv *.asf, *.flv, *.dat, *.mpg,*.mpeg

Podporované audioformáty: *.mp3,*.wma,*.aac,*.wav,*­.ogg,*.ac3,*.dts,*.dtshd,*­.flac,*.ape

Titulky: Multijazyčná a multiformátová podpora (SRT/SMI/SUB/SSA/IDX+USB)

Prohlížeč fotografií: podporuje JPG, JPEG, BMP, GIF, PNG, JFIF a další formáty

Softwarové rozšíření: podporuje Google Play a APK instalaci

Podpora protokolů: DLNA, Miracast, protokoly ochrany DRM

Jazyková podpora: Multi-language (23 světových jazyků)

Dálkové ovládání: klasický dálkový IR ovladač, podpora dálkového ovládání přes Smartphone APK, 2,4 GHz bezdrátovou klávesnicí nebo tzv. Air Mouse (není součástí základního vybavení)

Podpora IM: Skype / QQ / MSN / Google TALK (závisí na instalaci APK)

Podpora kancelářského software: Word / Excel / PDF (závisí na instalaci APK)

  • Napájení: 1×5 V 2 A DC, externí adaptér
  • Velikost (Š x D x V): 125 × 125 × 25 mm
  • Váha (včetně obalu): 500 g

Přístroj – základní deska

Postupně si představíme různé druhy základního hardware set-top boxu. Jako první se na trhu objevila varianta se základní deskou Q6330 (CZ_S32_V20 / V21) osazovaná do boxů H 96 Pro sestavení 2/16 a 3/16. Vývoj pokračoval směrem dále k verzi Q9377 (CZ_S32_V22) a sestavení 3/32. Tuto tzv. „velkou“ desku sdílí H96 Pro a R-Box Pro, přičemž R-Box Pro je k dispozici pouze v sestaveních 2/16 a 3/16. Jako „velká“ je označována proto, že je osazena celkem 4 USB porty a pro připojovací místa jsou využity obě strany set-top boxu.

Zbývající přístroje, tedy T96 Pro, T9 a Q Plus jsou vybaveny základní deskou Q201_9377 neboli „malou“ či Q2_V1.0. Tato základní deska je montována i do některých sérií boxu H96 Pro Plus, který si představíme někdy později. Jako „malá“ je označována proto, že na rozdíl od předchozí popisované je jen do tvaru jakéhosi širokého „L“ a postrádá celou jednu stranu osazenou USB porty, které jsou u této desky pouze dva.

Nyní učiníme malou odbočku směrem k set-top boxu T96 Pro Plus, který ovšem nedubluje již zmiňovaný H96 Pro Plus, jako je tomu u verze H96 Pro. Jedna jeho verze je sestavena z upraveného case T96 Pro (povrch není hladký, ale tvořený laserem řezanými fasetami) a z desky Q201_9377. Jako jediný exemplář ze zmiňovaných má zabudovaný i hlavní vypínač.


Zdroj: Freaktab.com

Deska Q6330 (V2.0), osazená plným počtem USB portů specifikace 2.0.

Dále zleva doprava: 100 / 1000 LAN magnetics Pulse H5007NL, pod ním LAN chip / transceiver Realtek RTL8211F, 2 bloky pamětí DDR3 RAM od společnosti SpekTek a pod heatsinkem schovaný CPU Amlogic S912. Napravo nahoře flash paměť Toshiba a nakonec napravo dole modul pro bezdrátové spojení Ampak AP6330 (Wi-Fi 802.11 b/g/n a Bluetooth 4.0).


Zdroj: Freaktab.com

Konkrétní deska pochází z jistou dobu provozovaného přístroje R-Box Pro, jak nasvědčuje i tištěný popisek na spodní části, kde se mimo jiné nachází druhý pár DDR3 paměťových bloků od SpekTeku (uprostřed).


Zdroj: cnx-software.com

Deska Q6330 (ovšem zde V2.1), osazená plným počtem USB portů specifikace 2.0.

Dále zleva doprava: 100 / 1000 LAN magnetics Pulse H5007NL, pod ním LAN chip / transceiver Realtek RTL8211F, 2 bloky pamětí DDR3 RAM od společnosti SpekTek a pod heatsinkem schovaný CPU Amlogic S912.

Napravo nahoře tentokrát 16GB flash paměť Samsung KLMAG2GE4A-A001 a dále napravo dole modul pro bezdrátové spojení, rovněž Ampak, ale typu AP6255 (Wi-Fi 802.11 b/g/n/ac a Bluetooth 4.0). Tentokráte se jedná o testovací vzorek – nový přístroj H96 Pro.

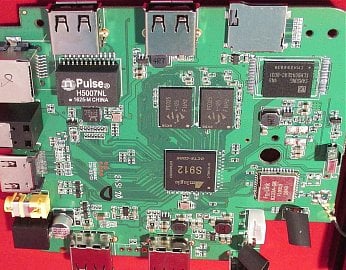

Deska Q9377 (V2.2), opět osazená plným počtem USB portů specifikace 2.0.

Dále zleva doprava, většina komponentů je již známa z předchozích fotografií: 100 / 1000 LAN magnetics Pulse H5007NL, pod ním LAN chip / transceiver Realtek RTL8211F, 2 bloky pamětí DDR3 RAM od společnosti SpekTek a CPU Amlogic S912, zde s odstraněným heatsinkem. Napravo nahoře flash paměť Samsung, tentokrát KLHBG4GEAC-B031 s kapacitou 32 GB a napravo dole modul pro bezdrátové spojení, Fn-Link 8223A-SR (Wi-Fi 802.11 b/g/n/ac a Bluetooth 4.1).

Spodní část základní desky, uprostřed další dva paměťové moduly DDR3 od společnosti SpekTek.

Více vpravo a níže tovární štítek označující, že se jedná o nejvyšší možnou specifikaci, tedy 3 GB / 32 GB na desce Q9377.

Není zcela bez zajímavosti, že firmware desky Q6330 není vzájemně kompatibilní s Q9377, i když podle tištěného popisku z výroby by mělo jít o jednu produkční řadu (CZ_S32) ve verzích V2, V2.1 a V2.2.

Deska Q201_9377 osazená jen 2 porty USB, pocházející z přístroje Q Plus.

Zleva doprava – doplnění firemního popisu: modul bezdrátového spojení, Ampak, typ AP6255 – Wi-Fi 802.11 b/g/n/ac a Bluetooth 4.0 (poznámka: obsahuje čipy od Broadcomu, konečná montáž Ampak). LAN chip / transceiver Realtek. Paměti DDR3 pocházejí od společnosti Nanya a modul paměti flash/eMMC (16 GB) od Samsungu.

Jak je vidno, deska je přepracována a zmenšena. Odstraněny byly také dva ze čtyř původních USB portů. Jejího předchůdce lze vysledovat spíše jako G9_CX pro procesory Amlogic S905X než CZ_S32 už podle totožného rozložení komponent.

Design přístroje

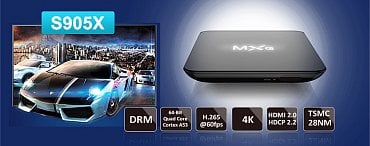

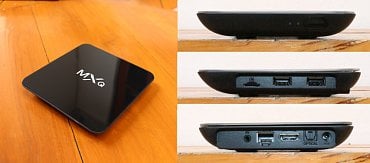

Design přístroje je na rozdíl od strohých kostek předchozích generací (trefné anglické „the box is… boxy“) oku lahodící a podobný kupříkladu Arrisu 1113, nabízenému k T-Mobile TV. Není však nikterak nový, byl (a stále ještě je) používán i pro přístroje s chipsetem S905X jako MXQ Pro od Shenzhen Shiningworth…

…nebo G9Cx (MXQ) od Shenzen Tomato.

Zde jde ovšem o low-endové modely nejnižší specifikace 1 GB / 8 GB, které jsou, ačkoliv firmou označovány jako 4K, vhodné maximálně pro přehrávání FHD videa.

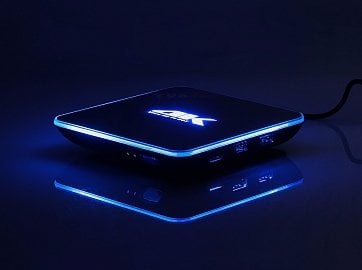

Přístroj disponuje LED podsvětlením, které mění barvu dle toho, zda je v provozu, nebo v režimu Standby. Jedná se o pás obepínající celý přístroj (obrázek nahoře) a také o podsvětlené logo na vrchní straně (obrázek dole).

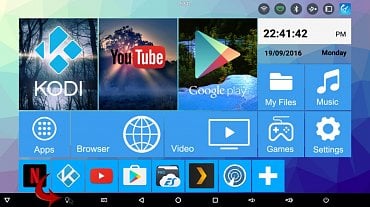

Světlo není rušivé a lze jej zcela vypnout přímo z hlavního ovládacího panelu (symbol žárovky, označený šipkou).

Bližší pohled na podsvícení dovnitř přístroje – H96 Pro

Různé podoby podsvětleného loga

Přípojná místa

Přehled přípojných míst boxů s tzv. „velkou deskou“ Q6330 / Q9377

Přehled přípojných míst boxů s tzv. „malou deskou“ Q201_9377

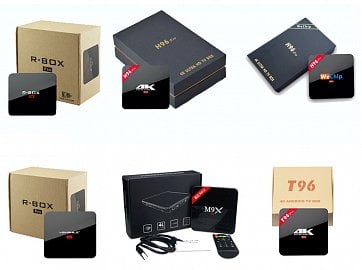

Různé typy boxů, různé typy obalů, různé designy exteriéru

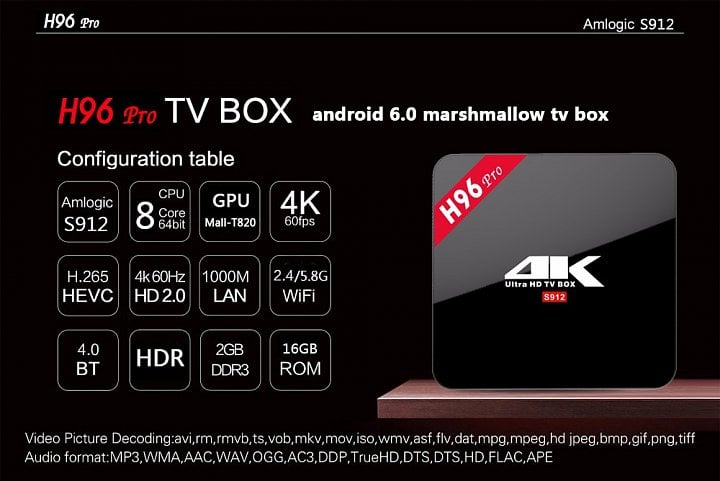

H 96 Pro

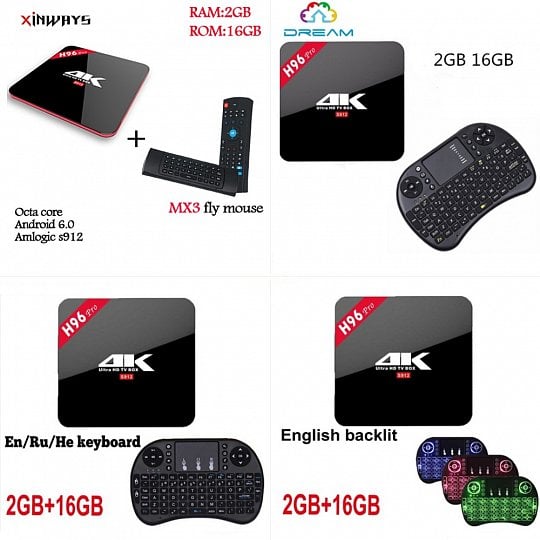

H 96 Pro + různé příplatkové periférie

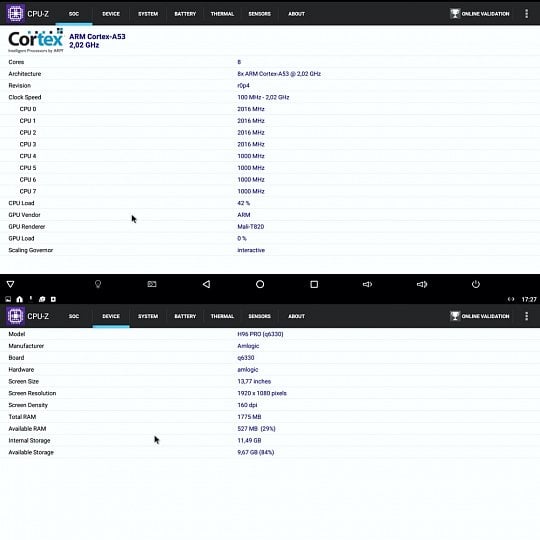

Benchmarky – verze Q6330

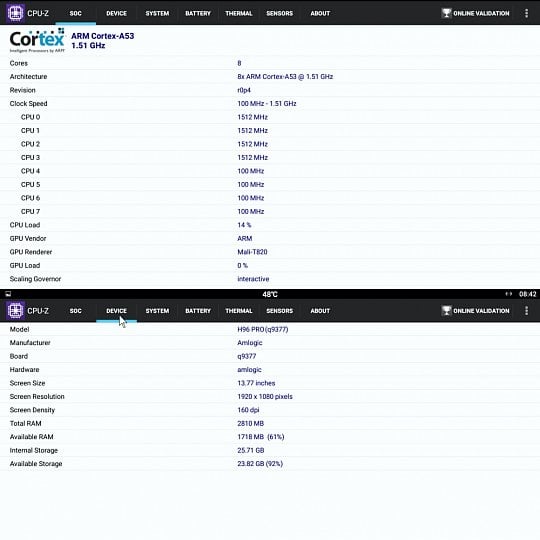

Benchmarky – verze Q9377 (3 / 32)

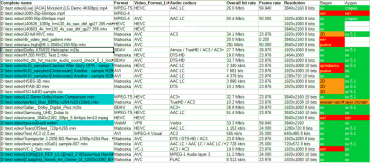

Komplexní test přehrávání médií učiněný v Rusku

Komplexní test přehrávání médií učiněný v Rusku (klikněte pro zvětšení).

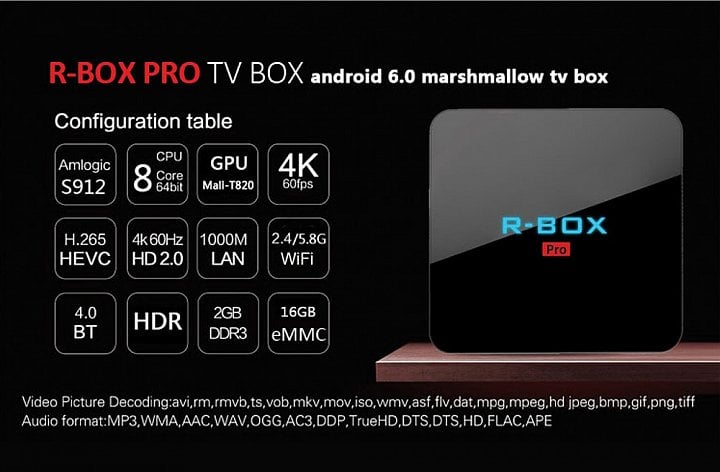

R – Box Pro

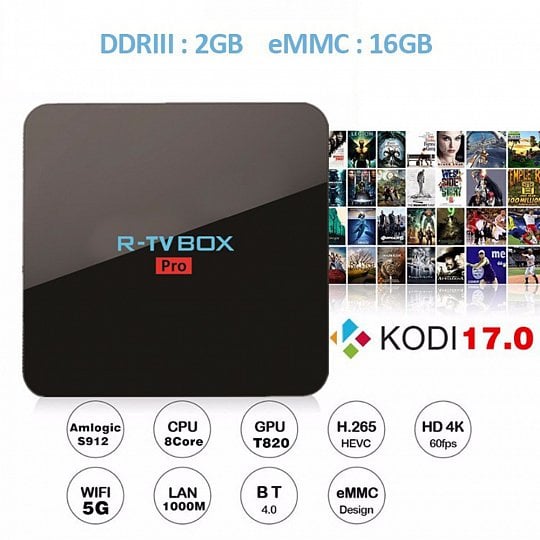

R – TV Box Pro

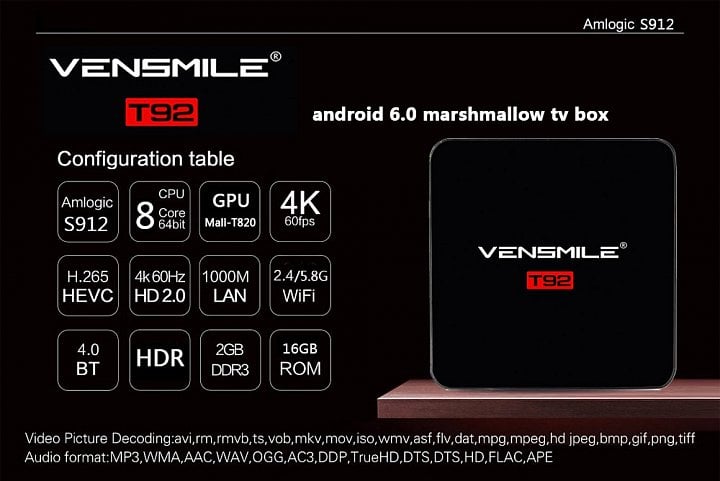

R – Box Pro pod značkou Vensmile T92

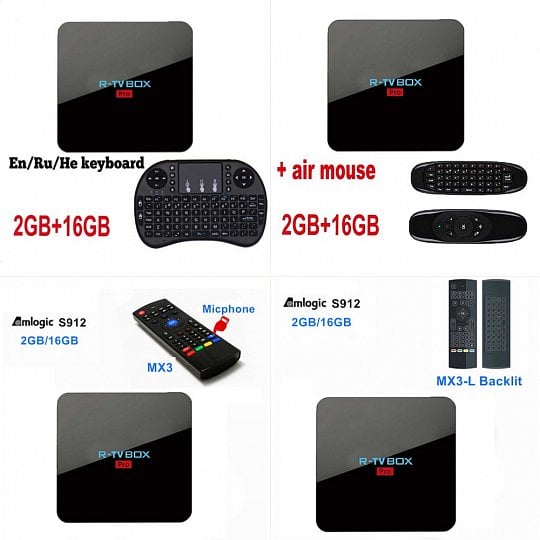

R – TV Box Pro + různé příplatkové periférie

Certifikát přístrojů H 96 Pro a R-Box Pro

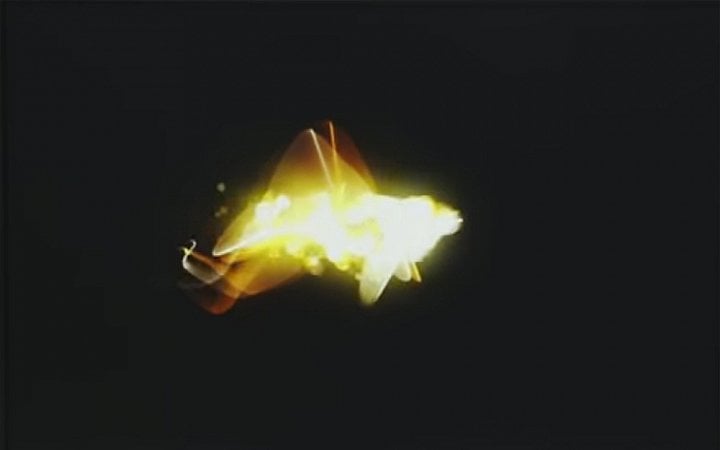

Uživatelské prostředí boxů H 96 Pro a R-Box Pro

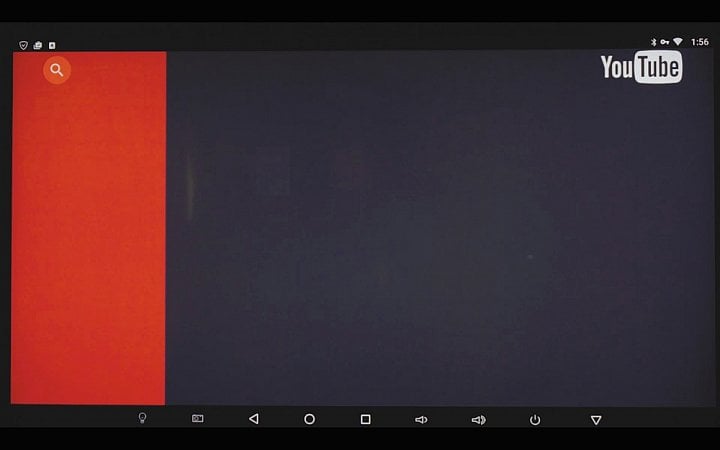

YouTube a Google Play

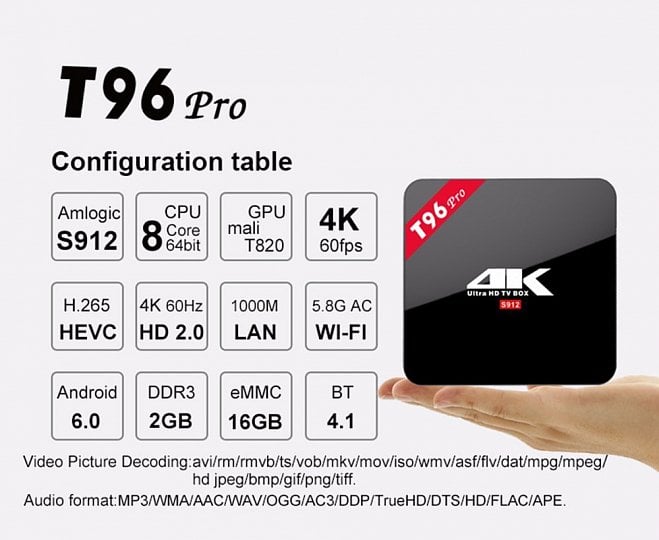

T 96 Pro

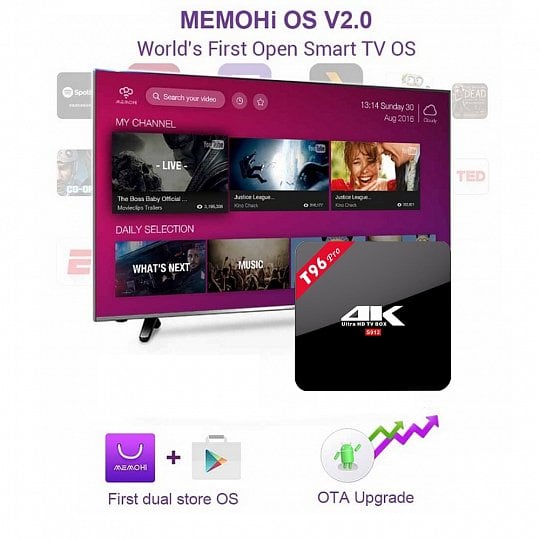

Jednou ze společností produkujících boxy T 96 Pro je i Shenzehen Memodesign Technology, prodávající přístroje pod značkou Memohi nebo Memobox. Obsahují otevřený OS Memohi TV 2.0 z vlastního vývoje.

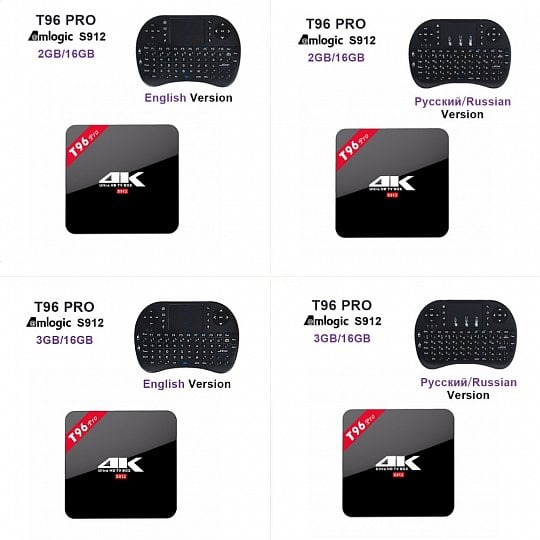

T 96 Pro + různé příplatkové periférie

Někteří dodavatelé nabízejí přístroj T 96 v nejvyšší konfiguraci 3 / 32 pod označením „Pro Plus“. Má stejný OS i GUI, pouze verze s vrchní deskou opatřenou diamantovými fasetami má v této desce zabudovaný hlavní vypínač.

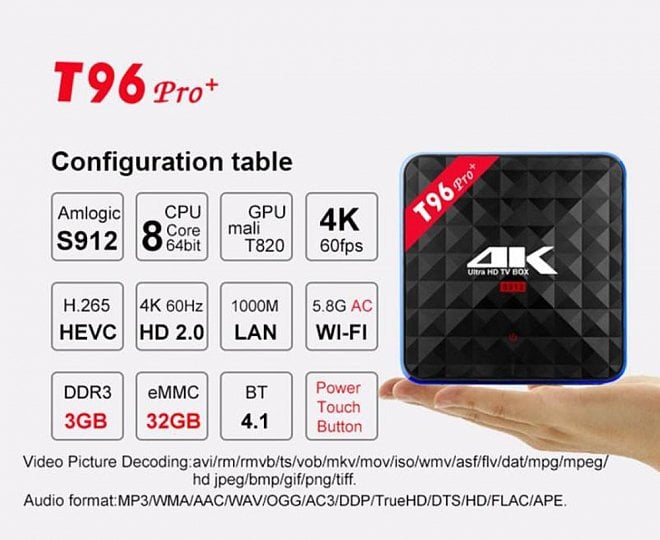

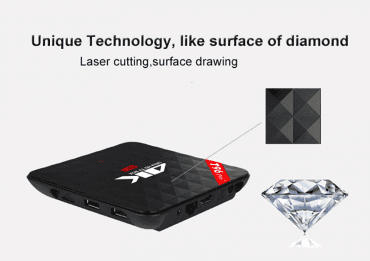

T 96 Pro Plus s vrchní deskou „motiv diamant“

T 96 Pro Plus s klasickou vrchní deskou a prosvíceným logem

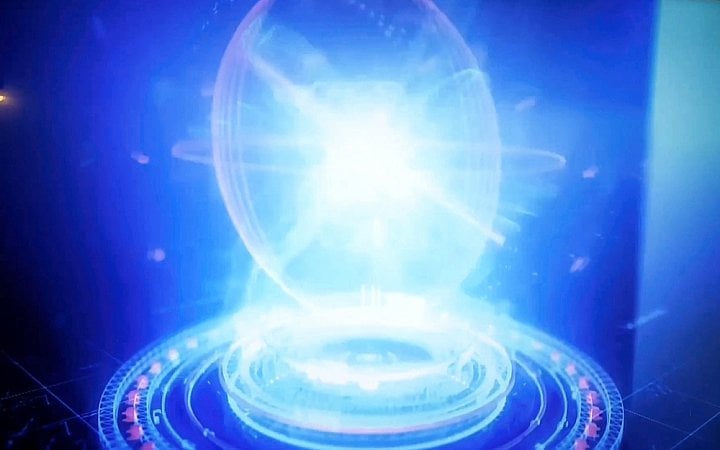

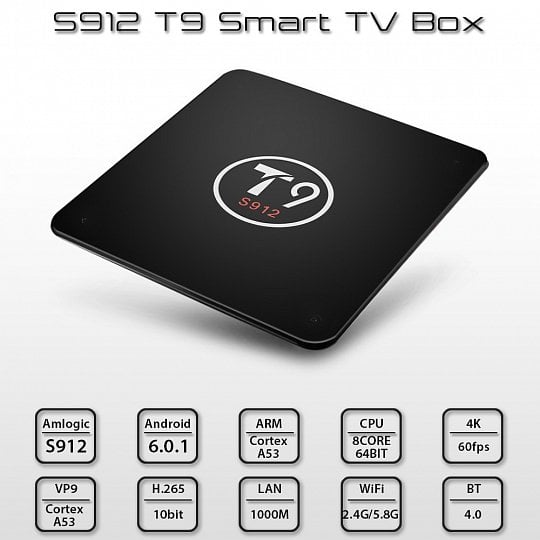

Uživatelské prostředí a benchmarky boxů T 96 Pro / Pro Plus

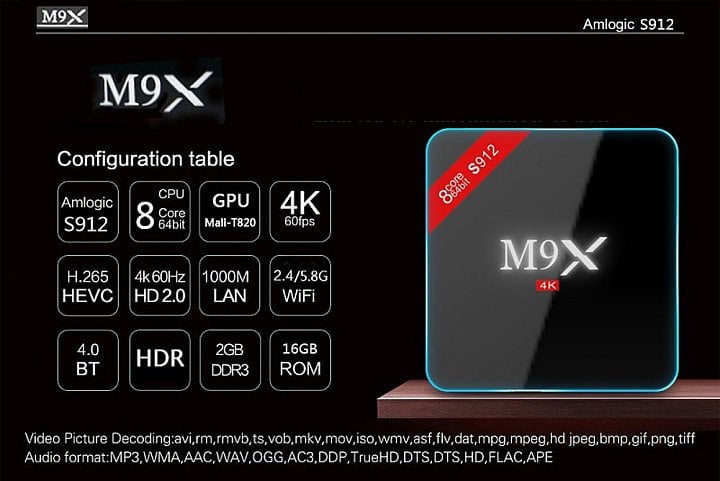

M9X – M3

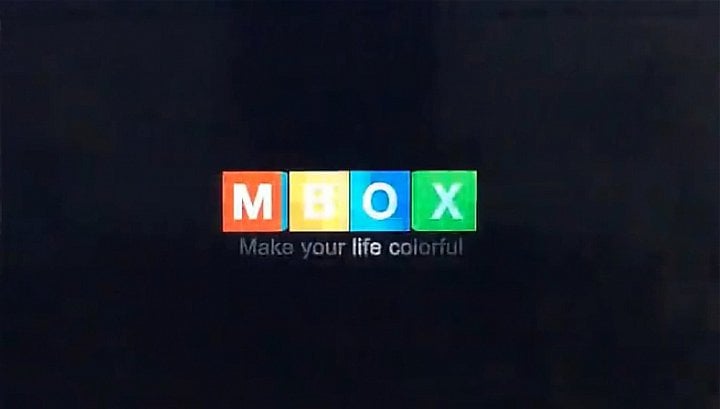

Uživatelské prostředí a benchmarky boxu M9X – M3

Hlavní menu je totožné s přístroji H 96 Pro, pouze odkaz na YouTube byl přesunut z hlavních voleb o řádek níže. Na jeho místě je nyní odkaz na přímý vstup do menu aplikací.

Box M9X – M3 se také nabízí pod dalšími názvy jako Zen Box M3 či Z Box. Sestavení přístroje Zen Box M3 je totožné s originálním M9X – M3, přičemž se prakticky jedná pouze o odlišný design vrchní desky a výměnu jednoho loga v hlavním menu.

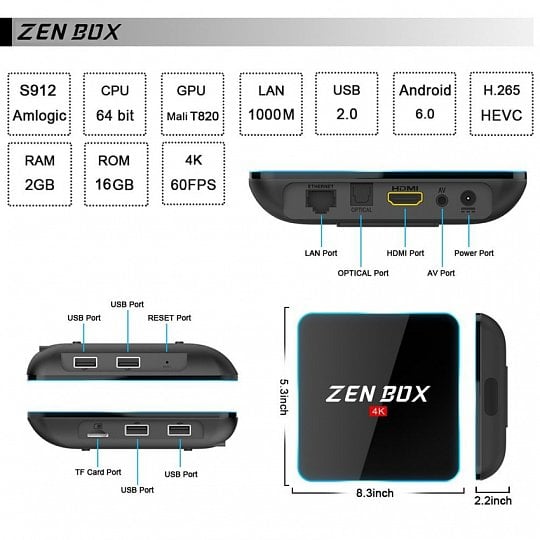

Zen Box M3

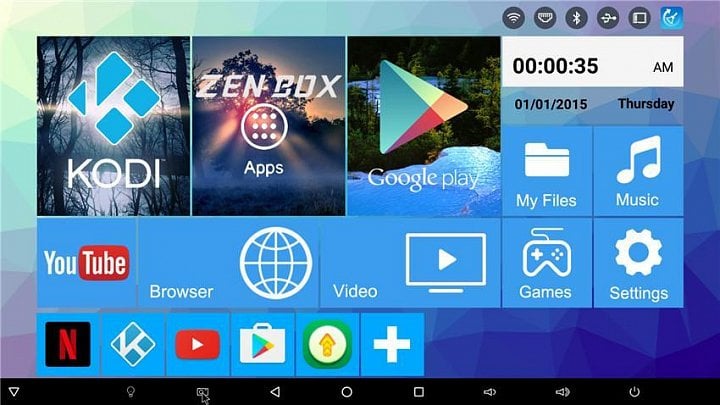

Uživatelské prostředí – Zen Box M3

Dalším boxem přímo odvozeným od popisované produkční řady je Z Box, který existuje ve dvou variantách. První je postavena okolo desky CZ_S32, má plný počet USB portů a klasické prosvětlené logo. Druhá kolem desky Q201 či podobné má základ spíše v boxu Q Plus a logo je nejen prosvětlené, ale zároveň i plastické.

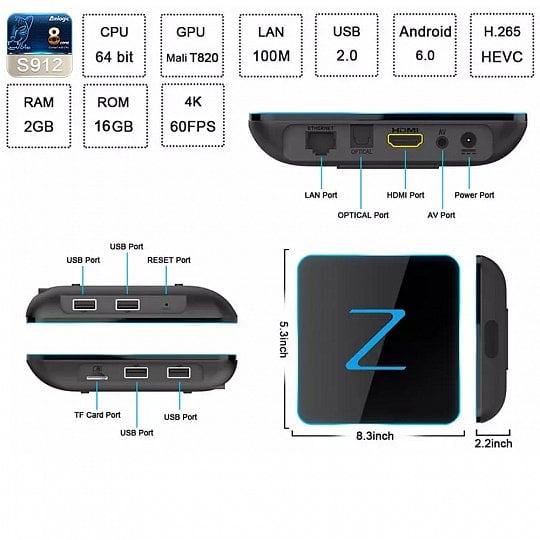

Z Box – varianta 1

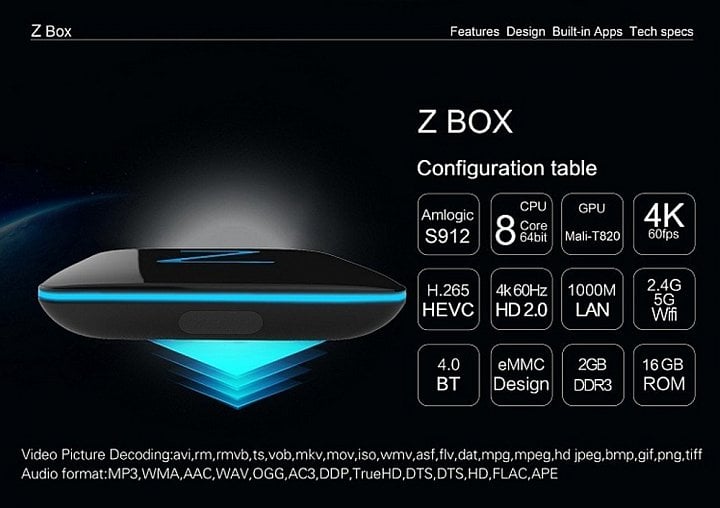

Z Box – varianta 2

Posledním popisovaným přístrojem je aktuální přírůstek Q plus. Na trhu je ve všech třech sestaveních, tedy 2 / 16, 3 / 16 i 3 / 32. Taktéž je k němu pestrá paleta periférií a je vybaven inovovaným dálkovým ovladačem s „učící se“ funkcí.

MIF18_témata2

Jak bylo popsáno výše, je postaven kolem odlehčené základní desky Q201_9377 a vybaven pouze dvěma USB porty.

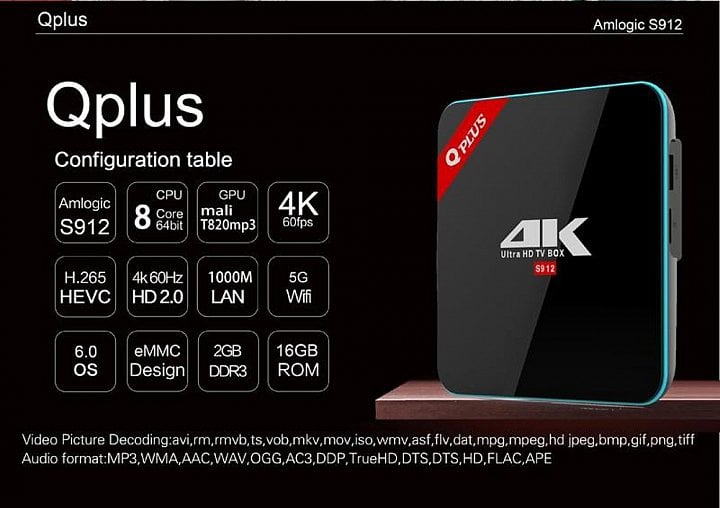

Q Plus

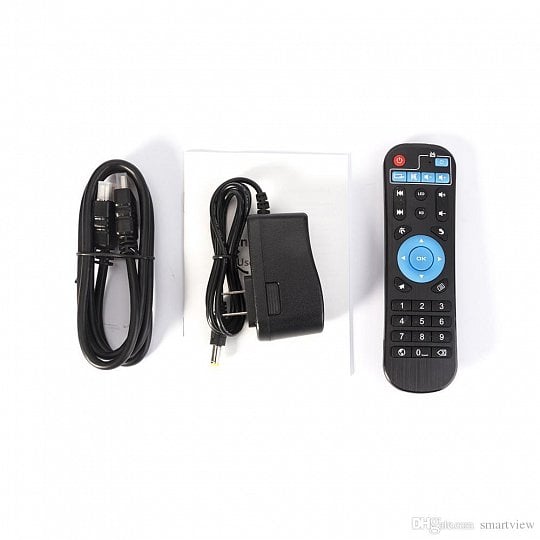

Inovovaný dálkový ovladač

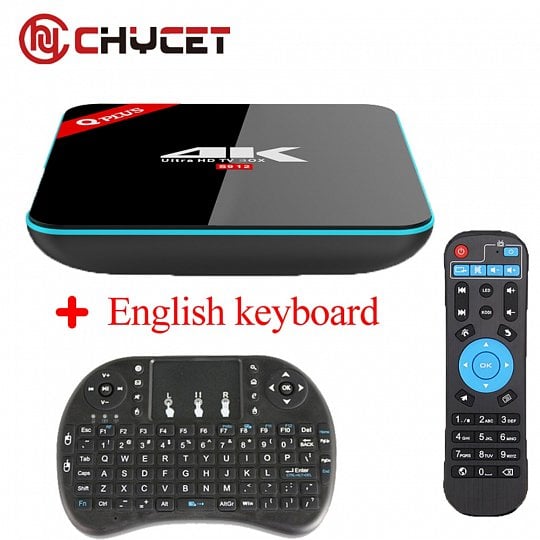

Q Plus + různé příplatkové periférie

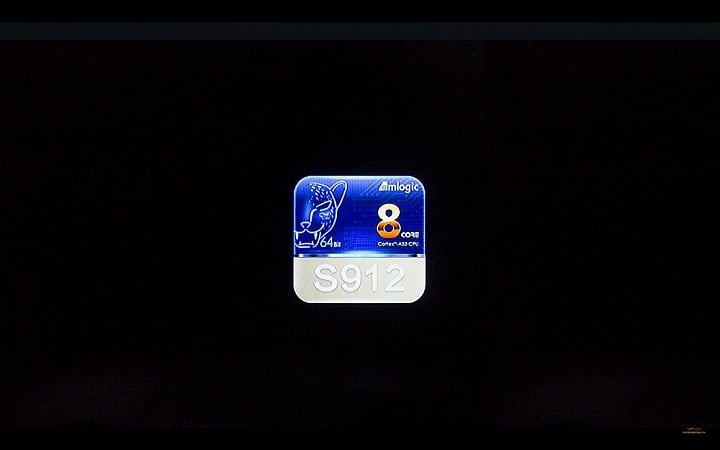

Uživatelské prostředí a benchmarky boxu Q Plus

Hardwarově z této přístrojové linie dále vycházejí set-top boxy Alfawise H 96 Pro Plus a Q-Box. O těch ale zase jindy v samostatném článku.

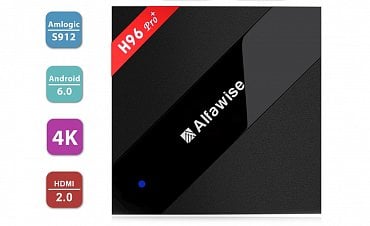

H 96 Pro Plus – Alfawise

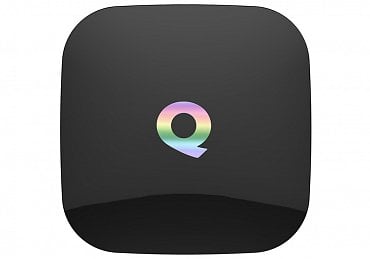

Q – Box
