Set-top boxy s operačním systémem Android: Přístroje MXQ od firmy Shenzhen Shiningworth

Petr Faistauer

Šestou část našeho seriálu věnujeme přístrojům MXQ z produkce čínské společnosti Shenzhen Shiningworth Technology. Ta má značku MXQ zaregistrovanou i oficiálně, i když ne pro území Evropské unie.

Doba čtení: 9 minut

Společnost Shenzhen Shiningworth Technology je držitelem registrace k označení MXQ, které má jako značku zapsánu kupříkladu v Severní Americe nebo ve Velké Británii. Pro oblast Evropské unie má však toto označení v držení odlišný subjekt, který jej navíc používá pro úplně jinou oblast.

Registrace se ale vztahuje pouze na samotné označení MXQ bez dalších dodatků, třeba spojení MXQ s dodatkem Pro je vedeno jako „opuštěná“ značka v důsledku nekomunikace původního přihlašovatele. Tím byla některá z mnoha dalších firem sídlících ve zvláštní ekonomické zóně Shenzhen. Další dodatek Pro+ nebyl jako značka ani přihlášen.

Teoreticky, pokud bychom ovšem nebyli v Číně, by všechny boxy označené písmeny MXQ měly pocházet z výrobních linek společnosti Shenzhen Shiningworth. Že toto pravidlo ale zcela určitě neplatí, jsme zjistili už v minulých částech seriálu.

V dnešní části se přidržíme firemního modelového označení, neboť se stále jedná o model MXQ. Představíme si pouze klasické set-top boxy, přístrojům spolupracujícím s UI Amazon Alexa bude věnován zvláštní článek.

Pro ty, kteří preferují krátký souhrn prodávaných modelů, přikládáme originální materiály společnosti s výběrem nezajímavějších přístrojů v aktuální nabídce.

Některé modely popíšeme podrobněji, a pokud je možné je dohledat, ukážeme si i odlišnosti mezi přístroji nabízenými přímo společností SZS od těch nabízených pod jinými značkami.

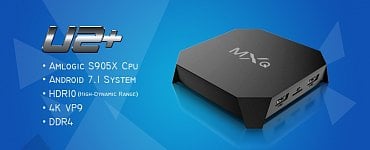

U2+

Přístroj společnosti SZS s brandovým označením MXQ a procesorem Amlogic S905X.

Box MXQ z produkce společnosti SZS uvedený na obrázku výše je osazen rychlejšími paměťmi DDR4, zatímco U2+ na obrázku níže používá paměti DDR3.

Disková kapacita je u obou set-top boxů stejná, tedy 1 GB. I v ostatních parametrech se oba uvedené přístroje prakticky shodují.

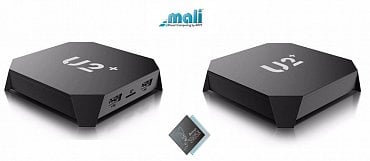

Přístroj nabízený jako U2+ pod značkou XNLIGOK je rovněž vybavený procesorem Amlogic S905X.

U2W

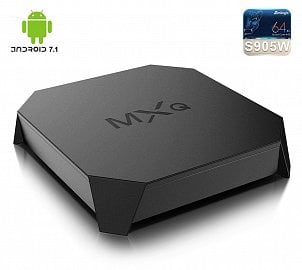

Set-top box U2W od SZS.

U2W je aktuálním přírůstkem v nabídce a místo procesoru Amlogic S905X je osazen novějším Amlogic S905W. Přístroje jsou snadno odlišitelné, U2+ má logo tištěné, U2W lisované přímo do vrchní desky.

Stejně jako u předcházejícího modelu jsou přístroje z jiných výrobních linek osazeny pouze paměťmi DDR3. V dalších ohledech, včetně vzhledu přístroje, jsou ale víceméně shodné.

Hardware a operační systém

Chipset

Amlogic S905W, Quad-Core ARM Cortex-A53 up to 1.5GHz

GPU

ARM Mali-450, Penta-Core, up to 750Mhz+

Paměť Flash

8GB eMMC

Paměť DDR

1 GB DDR4

Výstupní rozlišení

4K x 2K up to 50fps

Operační systém

Android 7.1

Video & Audio formáty

Videodekodér

VP9 / H.265 up to 4Kx2K@30fps, H.264 / MPEG- 1 / 2 / 4, VC-1 / AVS, RealVideo up to 1080p@60fps

Podpora videoformátů

mkv / wmv / mpg / mpeg / dat / avi / mov / iso / mp4 / rm

Podpora audioformátů

MP3 / AAC / WMA / RM / FLAC / OGG

Podpora fotoformátů

HD JPEG / BMP / GIF / PNG / TIFF

Vstupy & výstupy

USB

2× USB 2.0 (1× OTG, 1× Host), podpora USB Flash Drive a USB HDD

Čtečka karet

SD / SDHC / MMC

HDMI

HDMI 2.0a s 3D, HDR, CEC a max. rozlišením 4Kx2K@50fps

LAN

10 / 100M standard RJ-45 Ethernet

Wi-Fi

802.11b/g/n

AV

Podporuje stereo audio a CVBS 480i / 576i SD Video

S/PDIF

Podporováno

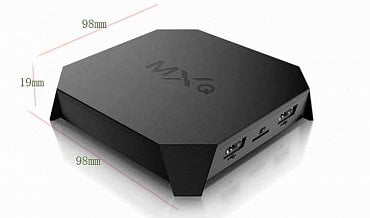

Rozměry set-top boxu.

Rozmístění portů na přístroji.

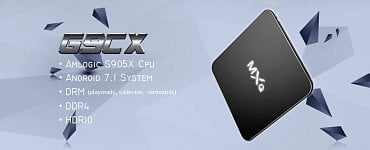

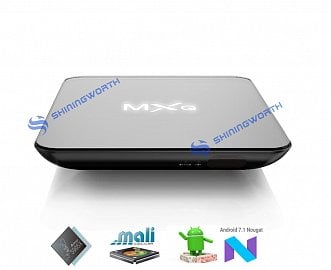

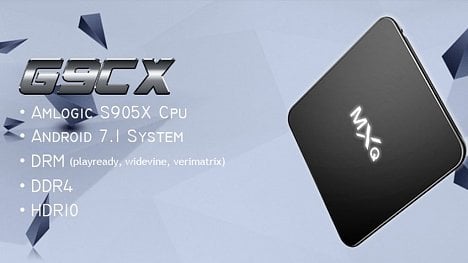

G9CX

Tento přístroj představuje svým pojetím takový lehký crossover mezi jednotlivými výrobními řadami. Jedná se o box využívající designový case modelové řady H, konkrétně H96 Pro, který je nabízen pod značkou MXQ a nese interní označení C9CX. V nabídce je možné nalézt i model C9SX s externí anténou.

Základní specifikace:

CPU

Amlogic S905X, Quad-Core, ARM Cortex-A53 up to 1.5GHz

GPU

Penta-Core ARM Mali-450 up to 750Mhz+

Paměť DDR

1GB DDR4

Paměť Flash

8GB eMMC

Komunikace

Wi-Fi 2,4 GHz IEEE 802.11/a/b/g/n

100M Ethernet RJ-45

Operační systém

Android 7.1

Video max. rozlišení

VP9 / H.265 up to 4Kx2K@60fps, H.264 4K @30fps, AVS+ 1080P @60fps

Videoformáty

HD MPEG 1/2/ 4, H.265 / HEVC, HD AVC / VC-1, RM / RMVB,  Xvid / DivX 3/4/5/6,  RealVideo 8/9/10

HDR

HDR 10, Dolby Vision

Formáty médií

Avi / Rm / Rmvb / Ts / Vob / Mkv / Mov / ISO / wmv / asf / flv / dat /mpg /mpeg

Formáty zvuku

MP3 / WMA / AAC / WAV / OGG / DDP / TrueHD / HD / FLAC / APE

Formáty foto

HD JPEG / BMP / GIF / PNG / TIFF

DRM

Google Widevine (Verimatrix /  Playready volitelně)

Ve Velké Británii se ve stejném provedení prodává box s CPU S905, který podporuje Wi-Fi 802.11 b/g/n a Bluetooth 4.1 EDR. Tento box disponuje na rozdíl od modelu firmy SZS 100/1000 ethernetovým portem RJ-45, funguje ale na operačním systému Android 6.0 a je osazen paměťmi DDR3.

G9SX

Model G9SX je variantou boxu G9CX vybavený externí anténou. Další odlišností je dvojnásobná kapacita pamětí, tedy 2 a 16 GB. Tyto paměti jsou typu DDR3 a eMMC.

Přístroj je tentokráte vybaven dvoupásmovou Wi-Fi 2,4 / 5 GHz (IEEE 802.11 a/b/g/n), podporuje Bluetooth a nabízí i 100M RJ-45 port.

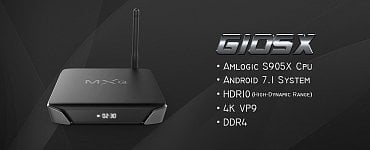

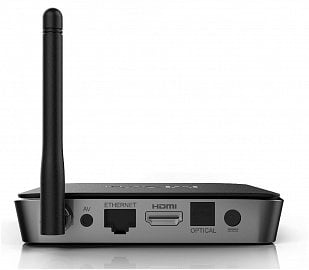

G10SX

G10SX (a jeho varianta G10CX s interní anténou) je v podstatě box G9, využívající jiný design case a doplněný o LCD displej. Základní paměťová konfigurace je 2/16, v nabídce jsou verze DDR3 / OS Android 6.0 nebo DDR4 / OS Android 7.1. Katalog skrývá i verzi G10S, osazenou CPU Amlogic S905.

Základní specifikace

Chipset

Amlogic S905X

CPU

Quad-Core, ARM Cortex-A53 up to 2GHz

GPU

Penta-Core, ARM Mali-450 up to 750Mhz+

Paměť DDR

2GB DDR3 / 2GB DDR4 (podle verze)

Paměť

16GB eMMC

Operační systém

Android 6.0.1 / Android 7.1 (podle verze)

Netflix app

ano

YouTube app

ano

KODI MMC

ano

DRM

Google Widevine (volitelně i Verimatrix / Playready)

Video- a audioformáty / kodeky

Videokodeky

VP9 / H.265 up to 4Kx2K@60fps, H.264 / MPEG-1/2/4, VC-1 / AVS, RealVideo up to 1080p@60fps

Videoformáty

mkv / wmv / mpg / mpeg / dat / avi / mov / iso / mp4 / rm

Audioformáty

MP3 / AAC / WMA / RM / FLAC / OGG

Vstupy / výstupy

Displej LCD

Ano

USB

2× USB 2.0 (1× OTG a 1× HOST), podpora US­B Flash Drive a USB HDD

Čtečka karet

SD / SDHC / MMC

HDMI výstup

2.0a s podporou 3D, HDR, CEC a max. rozlišením 4Kx2K@60fps

LAN

10 / 100M standard RJ-45 port

Wi-Fi

802.11 ac/a/b/g/n (Dual Band)

Bluetooth

Podpora profilu A2DP (source and sink)

AV

Stereo Audio a CVBS 480i / 576i SD Video

S/PDIF

Podpora

G10CX

G10CX je variantou boxu SX s interní anténou. Stejně jako G9CX má základní konfiguraci pamětí 1 a 8 GB typů DDR3 a eMMC, je vybaven procesorem CPU Amlogic S905X a operačním systémem Android 6.0.1.

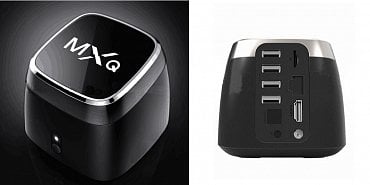

G11

Netypicky navržený case skrývá základní desku s chipsetem CPU Amlogic S905X a grafikou ARM Mali 450. Deska je osazena celkem čtyřmi USB porty, HDMI výstupem, RJ-45 portem, optickým výstupem S/PDIF, čtečkou paměťových karet a vstupem pro externí síťový adaptér.

Společnost nabízí možnost konfigurace jak u operačního systému, tak u typu pamětí a Wi-Fi připojení. OS Android může být jak ve verzi 6.x, tak 7.x. Paměti DDR3 s kapacitou 1 a 2 GB, flash paměti 8, 16 nebo 32 GB. Wi-Fi je nabízena buď 802.11b/g/n (2,4G single band) nebo 802.11ac/a/b/g/n (5G dual band). Box podporuje OTA aktualizace.

HDMI výstup je specifikace 2.0a s HDR a HDMI CEC, maximální rozlišení 4Kx2K@60fps.

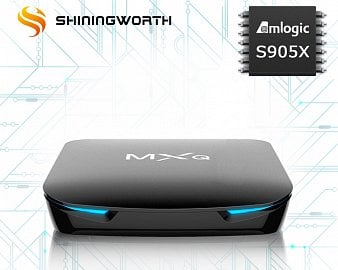

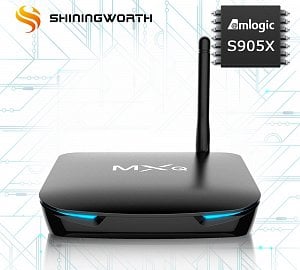

G12

Přístroj G12, nabízený opět ve variantách s interní, nebo externí anténou, je dalším využitím původního konceptu G9 umístěným do jinak designovaného case. Osazen je procesorem CPU Amlogic S905X, pamětí v základní konfiguraci 1 a 8 GB a podporuje verze operačního systém Android 6.x a 7.x.

 Základní specifikace

Chipset

Amlogic S905X

Počet jader a typ

Quad-Core, ARM Cortex-A53 up to 1.5GHz

GPU

Penta-Core, ARM Mali-450 up to 750Mhz+

Paměť DDR

1GB, DDR3 (2GB volitelně)

Paměť eMMC

8GB (16GB / 32GB volitelně)

Max. rozlišení

4K x 2K@60fps

Operační systém

Android 6.0.1 nebo 7.1 (podle sestavení)

Aplikace

KODI 17.3, podpora YouTube a  Netflixu

DRM

Google Widevine (volitelně Verimatrix / Playready)

Video- a audiokodeky

Formáty dekodéru

VP9 / H.265 up to 4Kx2K@60fps, H.264 / MPEG- 1 / 2 / 4 a VC-1 / AVS / RealVideo up to 1080p@60fps

Formáty videa

mkv / wmv / mpg / mpeg / dat / avi / mov / iso / mp4 / rm

Formáty audia

MP3 / AAC / WMA / RM / FLAC / OGG

Vstupy a výstupy

USB

2× USB 2.0 (1× OTG), podpora USB Flash Drive a USB HDD

Čtečka karet

Micro SD

HDMI

HDMI 2.0a s podporou 3D, HDR a CEC. Max. rozlišení 4Kx2K@60fps

LAN

10 / 100M standard RJ-45

Wi-Fi

802.11b/g/n single band (volitelně 802.11ac/a/b/g/n dual band)

Bluetooth

4.0, podpora profilu A2DP (source and sink)

AV

Podpora stereo audia a CVBS 480i / 576i SD videa

S/PDIF

Optický výstup osazen a podporován

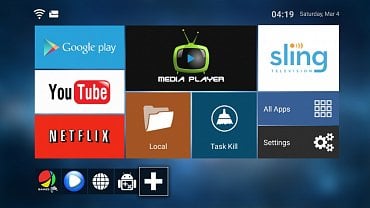

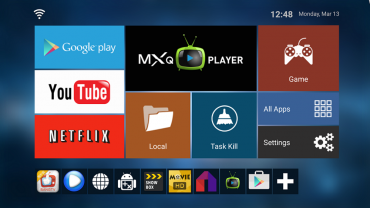

Společné grafické prostředí.

M12N

Model M12 je box s chipsetem CPU Amlogic S912 umístěným v hliníkovém case bez LCD displeje. Verze „N“ pro OEM má 2 GB paměti DDR3, 16 GB paměti eMMC a využívá operační systém Android 6.0. Podporuje dvoupásmovou Wi-Fi a Bluetooth 4.0.

V tomto designu je nabízen i jako Topleo T12.

První start boxu a uživatelské prostředí

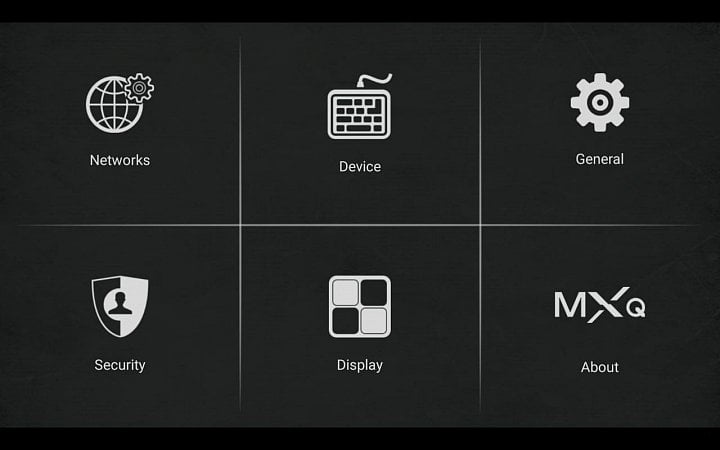

Menu nastavení

Benchmarky

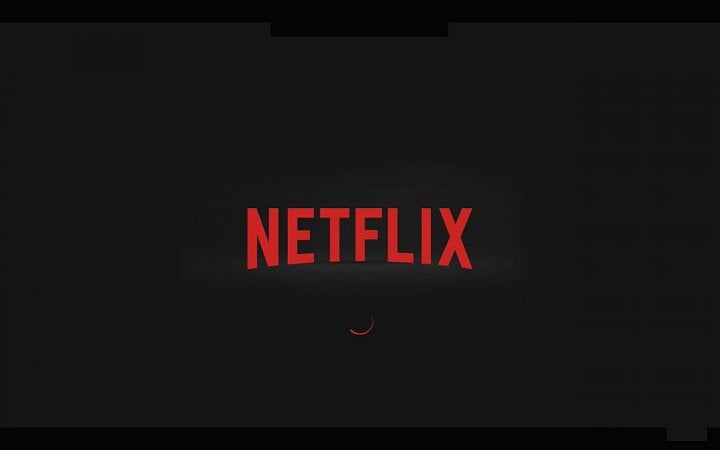

Netflix a YouTube

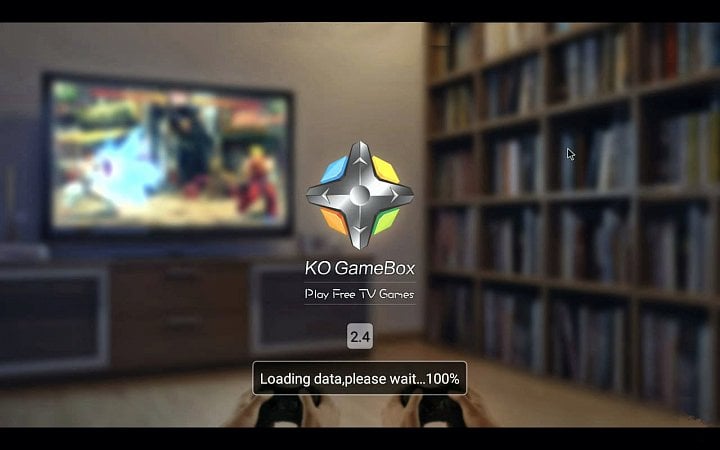

Herní sekce

Uprostřed základní desky boxu M12N je umístěn chipset Amlogic S912, dále paměti výrobců Nanya a Samsung a komunikační modul Ampak AP6255 (Wi-Fi 802.11 b/g/n/ac + Bluetooth 4.0 LE).

Základní deska boxu M12N.

Acemax M12N

Jedná se o verzi M12N vyráběnou pod OEM licencí, proto se také přístroj v benchmarcích hlásí i jako Shiningworth MXQ M12N.

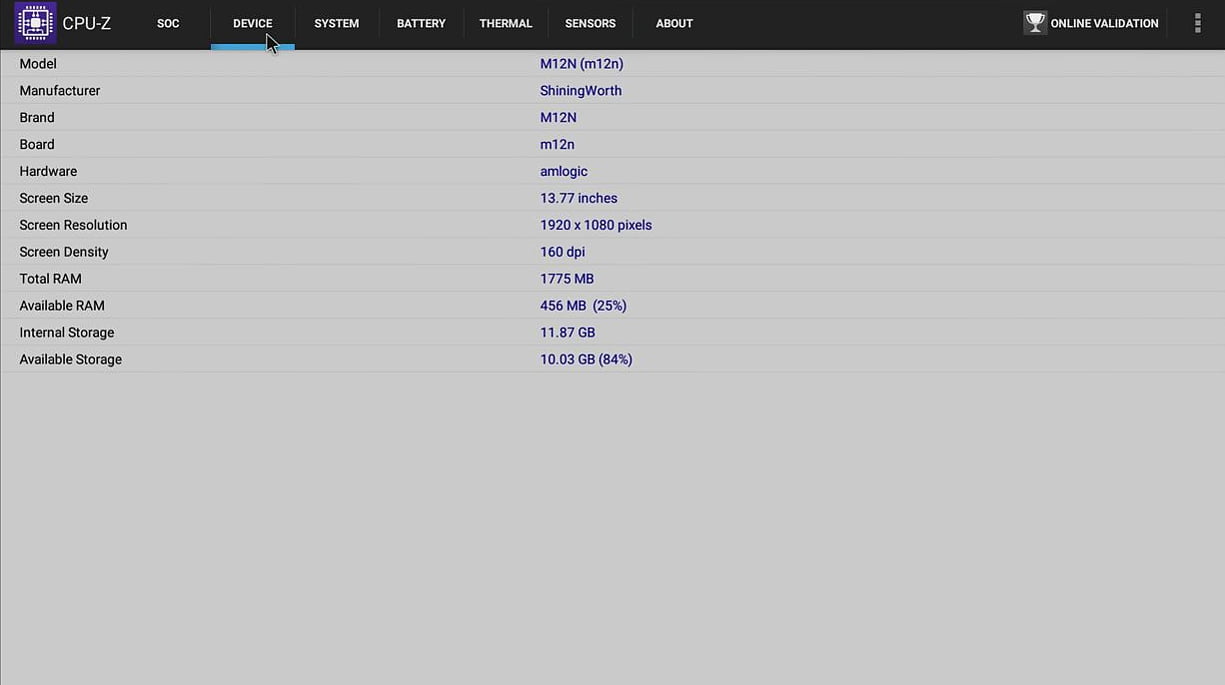

CPU-Z benchmark.

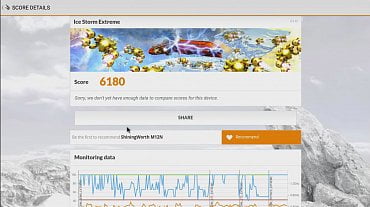

3D Mark „Ice Storm Extreme“ benchmark.

Dalšími známými variantami jsou Enybox X2, Topleo T12 a Onenuts Nut 1, viz obrázek níže.

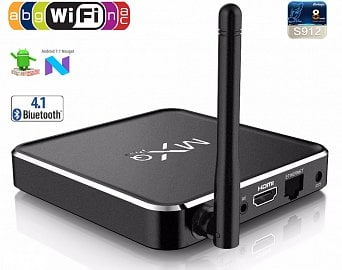

M12S

Nejnovější verze s Androidem 7.1 a paměťmi DDR4.

Aktuální verze s příponou S je nabízena ve dvou konfiguracích, shodně osazených CPU Amlogic S912 s grafikou ARM Mali-T820MP3 a kombinací pamětí 2 a 16 GB. Paměti jsou dostupné v provedení jak DDR3, tak DDR4.

Konfigurace 1.

Konkrétně zde jde o softwarové odlišnosti ve verzích operačního systému a multimediálního centra KODI. První nabízenou kombinací je Android 7.0 a KODI 16.0, tou druhou Android 7.1 a KODI 17.3.

Konfigurace 2 s potiskem MXQ Plus.

Všechny boxy M12 jsou nabízeny mj. i pod označením MXQ Plus.

KL18_hlasování

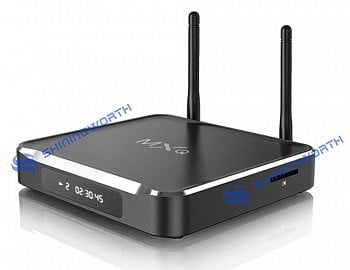

Verze se dvěma anténami Wi-Fi jako u modelu M16N.

Základní specifikace boxu v konfiguraci 2

CPU

Amlogic S912, 64Bit Octa-Core ARM Cortex-A53 up to 1.5 GHz

GPU

ARM Mali-T820 MP3 up to 750MHz (DVFS)

RAM

2 GB DDR 3

ROM

16 GB eMMC

Komunikace

Dvoupásmová 2.4G / 5G Wi-Fi  (IEEE 802.11ac/a/b/g/n – čip AP6255)

10 / 100M Ethernet (RJ-45)

Bluetooth 4.1

Operační systém

Android 7.1

KODI

17.3

Profily dekodéru

H.2654K @60fps 10bit, VP9 Profile 2, H.264 4K@30fps, AVS+ 1080P@60fps

HDR

HDR 10, Dolby Vision

Formáty dekodéru

HD MPEG 1 / 2 / 4, H.265 / HEVC, HD AVC / VC-1, RM / RMVB, Xvid / DivX 3 / 4 / 5 /6 , RealVideo 8 / 9 / 10

Formáty médií

Avi / Rm / Rmvb / Ts / Vob / Mkv / Mov / ISO / wmv / asf / flv / dat / mpg / mpeg

Formáty zvuku

MP3 / WMA / AAC / WAV / OGG / DDP / TrueHD / HD / FLAC / APE

Formáty foto

HD JPEG / BMP / GIF / PNG / TIFF

M16N

Jedná se opět o box umístěný v kovovém case, vybavený chipsetem CPU Amlogic S912, s grafikou ARM Mali T-820 MP3 a paměťovou konfigurací 2 a 16 GB. Wi-Fi je dvoupásmová 802.11 a/b/g/n/ac + Bluetooth. Nasazený operační systém je buď Android 6.0.1, nebo 7.1. Přístroj podporuje H.265 10-bit a VP9 a je vybaven LED displejem.

Závěr

Představované přístroje tvoří pouze výsek z nabídky společnosti Shenzhen Shiningworth. Další lze dohledat na firemním webu nebo v e-shopu SZS na stránkách Alibaba.com.
